| Thông tin | Mô tả |
|---|---|

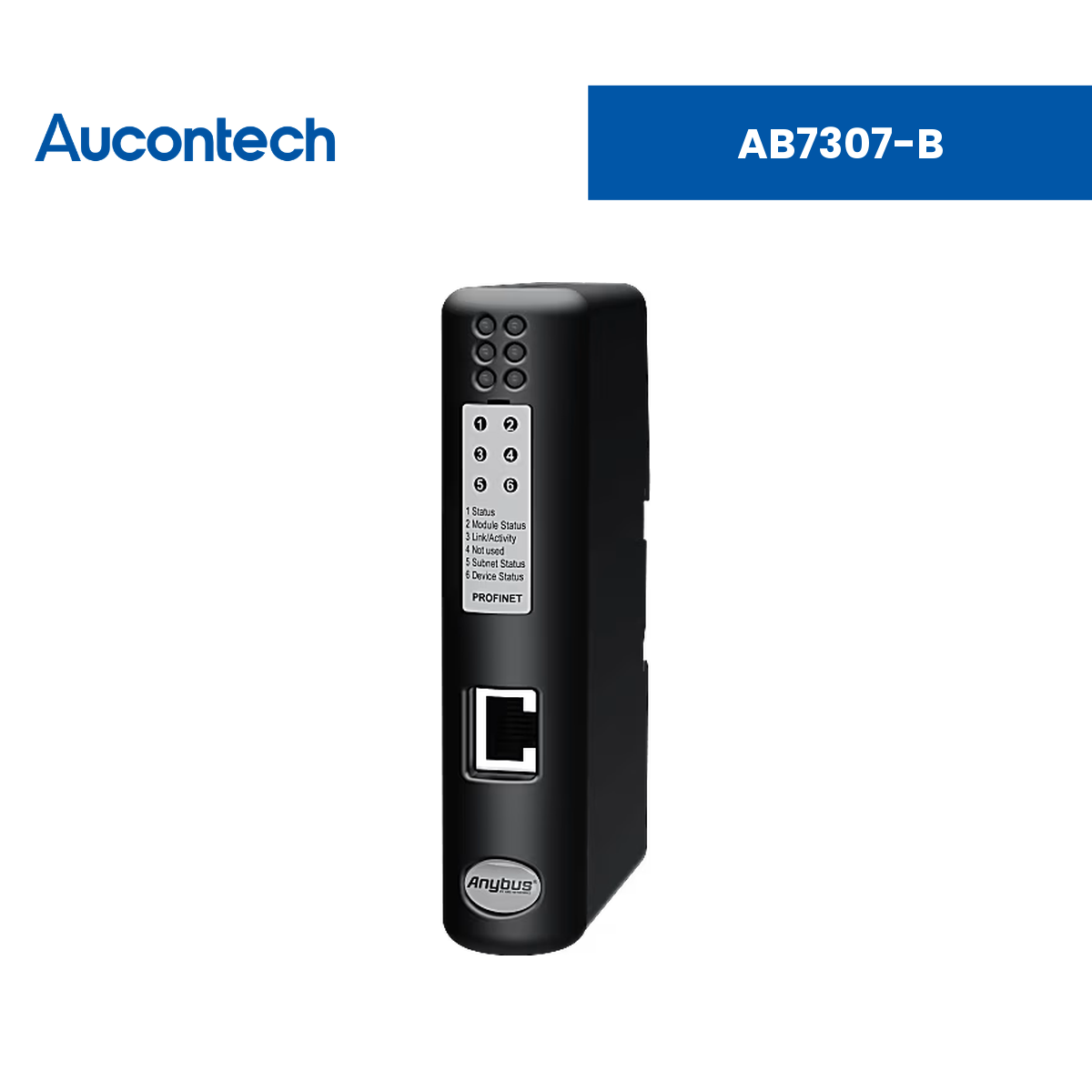

| Tên sản phẩm | Anybus X-gateway - CANopen Master - PROFINET-IO Device |
| Mã sản phẩm | AB7307-B |
| Thương hiệu | Anybus (HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (gateway) CANopen Master sang PROFINET-IO Device |
| Chức năng chính | Kết nối thiết bị CANopen với PLC PROFINET-IO; gateway đóng vai trò CANopen Master, dùng khi chưa có hệ thống điều khiển CANopen sẵn có. |
| Ứng dụng | Tích hợp thiết bị, máy móc dùng CANopen vào hệ thống tự động hóa PROFINET-IO. |
| Giao thức hỗ trợ | CANopen (Master/Slave) và PROFINET-IO (Slave, Soft Real-Time) |
| Dung lượng dữ liệu | Tối đa 512 byte dữ liệu vào và ra mỗi chiều (PROFINET); 510 byte vào/ra (CANopen) |
| Phần mềm đi kèm | Anybus Configuration Manager và Anybus OPC Server (tải về) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Mở rộng thị trường | Tiếp cận thị trường dùng giao thức khác mà không phải thay đổi phần cứng hay phần mềm, giảm thời gian đưa sản phẩm ra thị trường và chi phí phát triển. |
| Không cần khe cắm PLC | Gateway không chiếm khe cắm card trong hệ thống điều khiển, chừa chỗ cho thiết bị khác. |
| Thiết kế gọn | Chuẩn IP20, lắp DIN-rail, có thể đặt gần thiết bị kết nối, giảm đi dây. |
| Cấu hình dễ, không cần lập trình | Thiết lập kết nối giữa hai mạng nhanh chóng bằng phần mềm Anybus Configuration Manager đi kèm. |
| Tăng hiệu suất PLC | Truyền nhanh dữ liệu I/O tuần hoàn giữa hai mạng, giảm tải tính toán cho PLC. |
| Dung lượng dữ liệu lớn | Lên đến 512 byte dữ liệu vào và ra mỗi chiều. |
| Quản lý vòng đời | HMS duy trì mọi thành phần của gateway, bao gồm cập nhật mạng, trong suốt vòng đời sản phẩm. |
| Bảo hành 3 năm | Gateway được thiết kế bền bỉ, bảo hành 3 năm. |
Giao thức CANopen - AB7307-B
| Thông số | Giá trị |
|---|---|
| Chế độ | Master, Slave |
| Tốc độ baud | 20 kbit/s - 1000 kbit/s |
| Chức năng hỗ trợ | PDO; DS301 4.0.2; DSP302; EMCY; LSS; NMT; CMT; SYNC; Heartbeat; Node guarding |
| Số slave tối đa | 126 |
| Dữ liệu vào | 510 byte |
| Dữ liệu ra | 510 byte |
Giao thức PROFINET - AB7307-B
| Thông số | Giá trị |
|---|---|
| Chế độ | Slave |
| Chức năng hỗ trợ | Soft Real-Time (RT); tối đa 64 slot / 1 sub-slot; hỗ trợ DCP; trao đổi dữ liệu acyclic |
| File cấu hình | GSDML |
| Băng thông | 10/100 Mbit full/half duplex, chu kỳ tới 1 ms |
| Dữ liệu vào | 512 byte |
| Dữ liệu ra | 512 byte |
Giao tiếp & Kết nối - AB7307-B
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 1× D-sub 9 chân đực, 2× RJ45 |
| Công tắc | 3× rotary (địa chỉ CAN + baudrate) |
| Đầu nối nguồn | Phoenix 2 chân, bước 5.08 |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - AB7307-B
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 24 VDC (-10% đến +10%) |
| Dòng tiêu thụ điển hình | 100 mA @ 24 VDC |
| Dòng tiêu thụ tối đa | 250 mA @ 24 VDC |
| Bảo vệ ngược cực | Có |
| Bảo vệ ngắn mạch | Có |
| Cách ly | Có |
| Nhiệt độ hoạt động | -25°C đến 55°C |
| Nhiệt độ lưu kho | -40°C đến 85°C |
Kích thước & Lắp đặt - AB7307-B
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 120 × 75 mm |
| Khối lượng tịnh | 150 g |
| Kích thước đóng gói | 135 × 55 × 170 mm |
| Khối lượng đóng gói | 300 g |
| Lắp đặt | DIN-rail (chuẩn EN 50022) |
| Vật liệu vỏ | Nhựa |
| Cấp bảo vệ | IP20 |
| Nội dung hộp | Gateway, tài liệu hướng dẫn nhanh và đầu nối terminal |
| Không bao gồm | Bộ chuyển đổi IXXAT USB-CAN (1.01.0281.12001) - bắt buộc để cấu hình thiết bị; nguồn cấp |
Chứng nhận & Tiêu chuẩn - AB7307-B
| Thông số | Giá trị |
|---|---|
| Chứng nhận | CE, UL, WEEE |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 NO. 142; E203225: Haz.Loc CL I DIV2 GP A,B,C,D T4, ANSI/ISA 12.12.01, CAN/CSA C22.2 No. 213, CAN/CSA C22.2 No. 142 |
| ATEX | II 3 G Ex nA ic IIC T4 Gc, EN 60079-0; EN 60079-15; EN 60079-11 |
| Tiêu chuẩn EMC | EN 61000-6-4, EN 55016-2-3 Class A, EN 55022 Class A, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| RoHS | Có |
| Phân loại WEEE | IT and telecommunications equipment |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Dual Usage | No |
| Bảo hành | 3 năm |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB7307-B | Bảng thông số kỹ thuật chi tiết của Anybus X-gateway - CANopen Master - PROFINET-IO Device. |
AB7307-B dùng để làm gì?
AB7307-B là bộ chuyển đổi giao thức kết nối thiết bị CANopen với hệ thống điều khiển PROFINET-IO, gateway đóng vai trò CANopen Master.
AB7307-B quản lý được bao nhiêu slave CANopen?
Gateway hỗ trợ tối đa 126 slave CANopen.
Dung lượng dữ liệu trao đổi là bao nhiêu?
Tối đa 512 byte vào và 512 byte ra phía PROFINET; 510 byte vào và 510 byte ra phía CANopen.
Cần thiết bị gì để cấu hình AB7307-B?
Cần bộ chuyển đổi IXXAT USB-CAN (1.01.0281.12001), không kèm theo sản phẩm. Phần mềm cấu hình được tải về miễn phí.
Nguồn cấp của AB7307-B là bao nhiêu?
24 VDC (±10%), dòng tiêu thụ điển hình 100 mA, tối đa 250 mA, qua đầu nối Phoenix 2 chân 5.08.
AB7307-B có chứng nhận cho khu vực nguy hiểm không?
Có. Sản phẩm có UL Haz.Loc Class I Div 2 và ATEX II 3 G Ex nA ic IIC T4 Gc.
