| Thông tin | Mô tả |
|---|---|

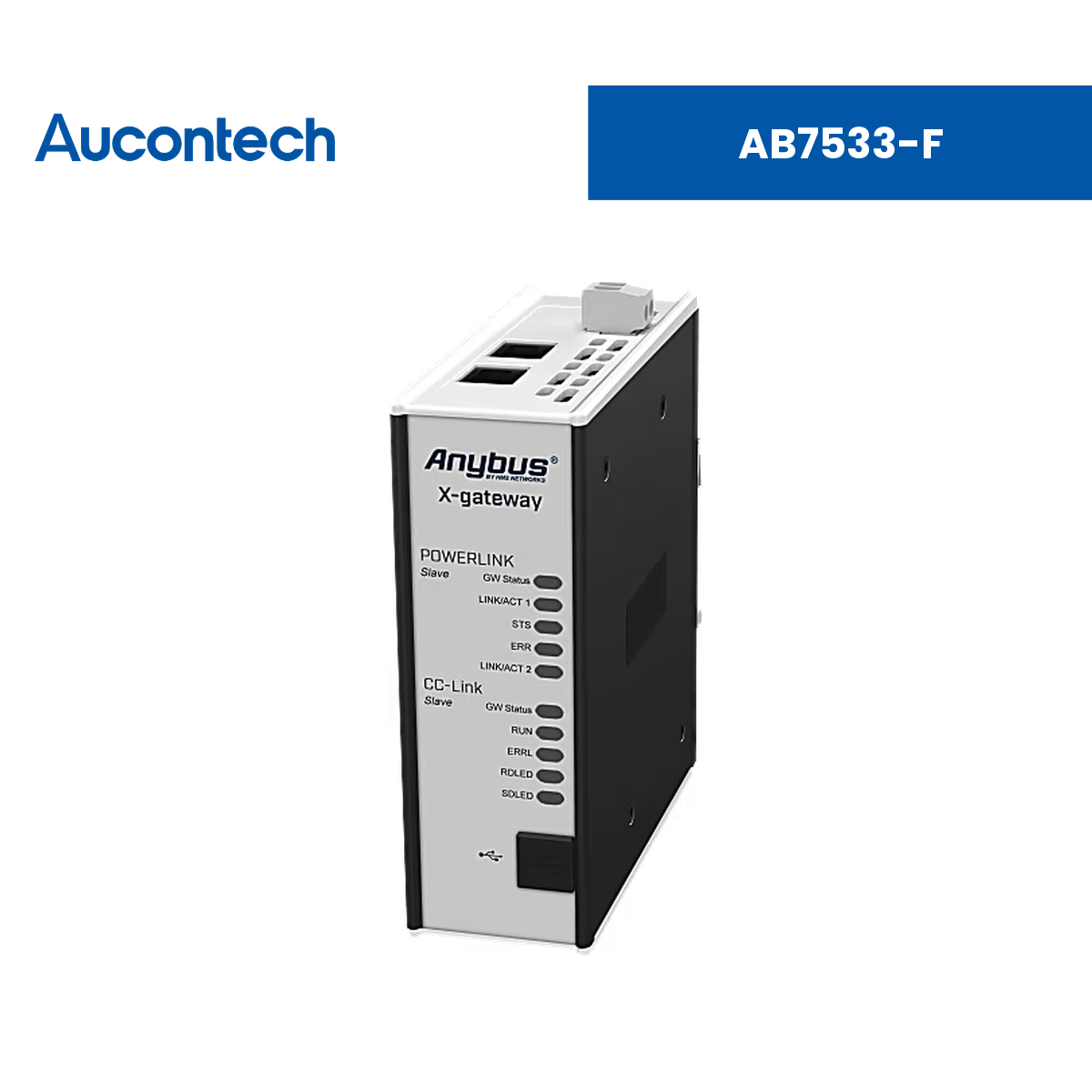

| Tên sản phẩm | Anybus X-gateway - CC-Link Slave - POWERLINK Device |
| Mã sản phẩm | AB7533-F |
| Thương hiệu | Anybus (HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (gateway) CC-Link Slave sang POWERLINK Device |
| Chức năng chính | Kết nối hệ thống CC-Link với hệ thống điều khiển POWERLINK. |
| Ứng dụng | Tích hợp giữa hệ thống tự động hóa CC-Link và POWERLINK. |
| Giao thức hỗ trợ | CC-Link Slave và POWERLINK Device |
| Dung lượng dữ liệu | 896 bit/128 word (368 byte) vào/ra (CC-Link) |
| Phần mềm đi kèm | Anybus Configuration Manager |
| Tính năng | Mô tả chi tiết |
|---|---|
| Mở rộng thị trường | Tiếp cận thị trường dùng giao thức khác mà không phải thay đổi phần cứng hay phần mềm, giảm thời gian đưa sản phẩm ra thị trường và chi phí phát triển. |
| Không cần khe cắm PLC | Gateway không chiếm khe cắm card trong hệ thống điều khiển, chừa chỗ cho thiết bị khác. |
| Thiết kế gọn | Chuẩn IP20, lắp DIN-rail, có thể đặt gần thiết bị kết nối, giảm đi dây. |
| Cấu hình dễ, không cần lập trình | Thiết lập kết nối giữa hai mạng nhanh chóng bằng phần mềm Anybus Configuration Manager đi kèm. |
| Tăng hiệu suất PLC | Truyền nhanh dữ liệu I/O tuần hoàn giữa hai mạng, giảm tải tính toán cho PLC. |
| Đối tác tin cậy | Anybus hợp tác lâu năm với các tổ chức mạng công nghiệp lớn, đảm bảo sản phẩm tuân thủ chuẩn, hiệu năng cao và tương thích. |
| Quản lý vòng đời | HMS duy trì mọi thành phần của gateway, bao gồm cập nhật mạng, trong suốt vòng đời sản phẩm. |
| Bảo hành 3 năm | Gateway được thiết kế bền bỉ, bảo hành 3 năm. |
Giao thức CC-Link - AB7533-F
| Thông số | Giá trị |
|---|---|
| Chế độ | Slave |
| Chức năng hỗ trợ | CC-Link slave Version 1 và 2; Transparent CC-Link; tương thích PLC Profile; 4 trạm chiếm dụng; 8 chu kỳ mở rộng |
| File cấu hình | CSP |
| Dữ liệu vào | 896 bit/128 word (368 byte) |
| Dữ liệu ra | 896 bit/128 word (368 byte) |
Giao tiếp & Kết nối - AB7533-F
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 1× đầu nối Phoenix 5 chân 5.08, cổng cấu hình USB-B |
| Công tắc | 3× rotary (địa chỉ + baudrate) |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - AB7533-F
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 24 VDC (-20% đến +20%) |
| Dòng tiêu thụ điển hình | 200 mA @ 24 VDC |
| Dòng tiêu thụ tối đa | 400 mA @ 24 VDC |
| Đầu nối nguồn | Phoenix 2 chân, bước 5.08 |
| Bảo vệ ngược cực | Có |
| Bảo vệ ngắn mạch | Có |
| Cách ly | Có |
| Nhiệt độ hoạt động | -25°C đến 65°C |
| Nhiệt độ lưu kho | -40°C đến 85°C |
Kích thước & Lắp đặt - AB7533-F
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 44 × 127 × 114 mm |
| Khối lượng tịnh | 400 g |
| Kích thước đóng gói | 17 × 9 × 19 mm |
| Khối lượng đóng gói | 600 g |
| Lắp đặt | DIN-rail (chuẩn EN 50022) |
| Vật liệu vỏ | Nhôm, nhựa |
| Cấp bảo vệ | IP20 |
Chứng nhận & Tiêu chuẩn - AB7533-F
| Thông số | Giá trị |
|---|---|
| Chứng nhận | CE, UL, WEEE, RoHS |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 NO. 142 |
| Tiêu chuẩn EMC | EN 61000-6-4, EN 55016-2-3 Class A, EN 55022 Class A, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| RoHS | Có |
| Phân loại WEEE | IT and telecommunications equipment |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Dual Usage | No |
| Bảo hành | 3 năm |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB7533-F | Bảng thông số kỹ thuật chi tiết của Anybus X-gateway - CC-Link Slave - POWERLINK Device. |
AB7533-F dùng để làm gì?
AB7533-F là bộ chuyển đổi giao thức CC-Link Slave sang POWERLINK Device. Kết nối hệ thống CC-Link với hệ thống điều khiển POWERLINK.
Phía CC-Link của AB7533-F hỗ trợ những gì?
Chế độ: Slave; Chức năng hỗ trợ: CC-Link slave Version 1 và 2; Transparent CC-Link; tương thích PLC Profile; 4 trạm chiếm dụng; 8 chu kỳ mở rộng; File cấu hình: CSP; Dữ liệu vào: 896 bit/128 word (368 byte); Dữ liệu ra: 896 bit/128 word (368 byte).
Cấu hình AB7533-F có cần lập trình không?
Không. Kết nối giữa hai mạng được thiết lập bằng phần mềm Anybus Configuration Manager đi kèm, không cần kỹ năng lập trình.
Nguồn cấp của AB7533-F là bao nhiêu?
24 VDC (±20%), dòng điển hình 200 mA, tối đa 400 mA, qua đầu nối Phoenix 2 chân 5.08.
AB7533-F hoạt động trong dải nhiệt độ nào?
Nhiệt độ hoạt động từ -25°C đến 65°C, lưu kho từ -40°C đến 85°C.
AB7533-F được bảo hành bao lâu?
Sản phẩm được bảo hành 3 năm.
