| Thông tin | Mô tả |
|---|---|

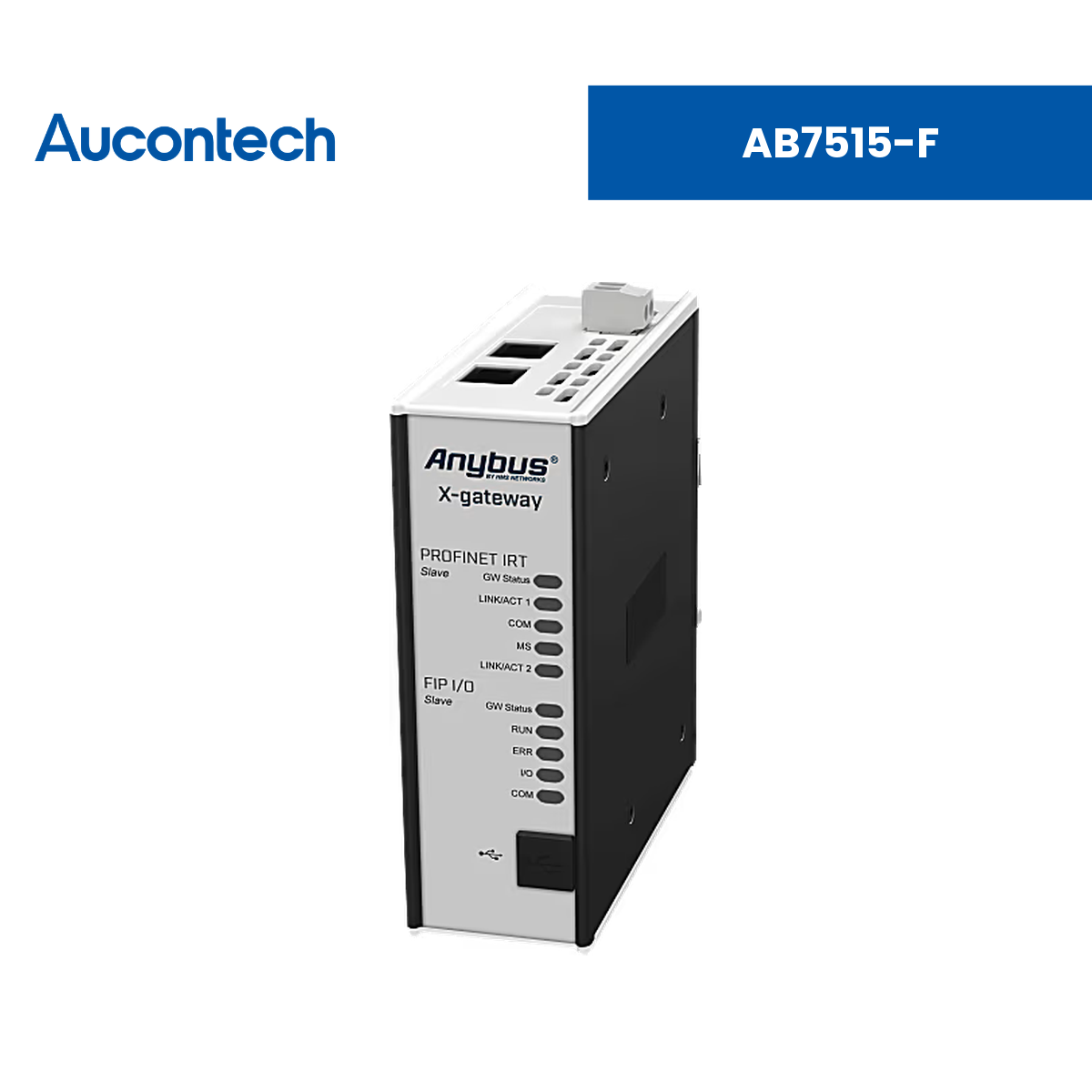

| Tên sản phẩm | Anybus X-gateway - PROFINET-IRT Device - FIPIO Slave |
| Mã sản phẩm | AB7515-F |
| Thương hiệu | Anybus (HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (gateway) PROFINET-IRT Device sang FIPIO Slave |
| Chức năng chính | Kết nối bất kỳ hệ thống PROFINET-IRT nào với hệ thống điều khiển FIPIO, truyền dữ liệu I/O tuần hoàn tốc độ cao giữa hai mạng. |
| Ứng dụng | Tích hợp giữa hệ thống tự động hóa PROFINET-IRT và hệ thống điều khiển FIPIO. |
| Giao thức hỗ trợ | PROFINET-IRT (Slave) và FIPIO (Slave) |
| Dung lượng dữ liệu | 512 byte vào/ra (PROFINET); 64 byte (32 word) vào/ra (FIPIO) |
| Phần mềm đi kèm | Anybus Configuration Manager |
| Tính năng | Mô tả chi tiết |
|---|---|
| Mở rộng thị trường | Tiếp cận thị trường dùng giao thức khác mà không phải thay đổi phần cứng hay phần mềm, giảm thời gian đưa sản phẩm ra thị trường và chi phí phát triển. |
| Không cần khe cắm PLC | Gateway không chiếm khe cắm card trong hệ thống điều khiển, chừa chỗ cho thiết bị khác. |
| Thiết kế gọn | Chuẩn IP20, lắp DIN-rail, có thể đặt gần thiết bị kết nối, giảm đi dây. |
| Cấu hình dễ, không cần lập trình | Thiết lập kết nối giữa hai mạng nhanh chóng bằng phần mềm Anybus Configuration Manager đi kèm. |
| Tăng hiệu suất PLC | Truyền nhanh dữ liệu I/O tuần hoàn giữa hai mạng, giảm tải tính toán cho PLC. |
| Quản lý vòng đời | HMS duy trì mọi thành phần của gateway, bao gồm cập nhật mạng, trong suốt vòng đời sản phẩm. |
| Bảo hành 3 năm | Gateway được thiết kế bền bỉ, bảo hành 3 năm. |
Giao thức PROFINET - AB7515-F
| Thông số | Giá trị |
|---|---|
| Chế độ | Slave |
| Chức năng hỗ trợ | IRT, SNMP |
| File cấu hình | GSDML |
| Băng thông | 100 Mbit full duplex, chu kỳ tới 1 ms |
| Dữ liệu vào | 512 byte |
| Dữ liệu ra | 512 byte |
Giao thức FIPIO - AB7515-F
| Thông số | Giá trị |
|---|---|
| Chức năng hỗ trợ | FIPIO Extended Device Profile (FEDP); FIPIO Class 01 |
| Dữ liệu vào | 64 byte (32 word) |
| Dữ liệu ra | 64 byte (32 word) |
Giao tiếp & Kết nối - AB7515-F
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2× RJ45, 1× D-sub 9 chân đực, cổng cấu hình USB-B |
| Công tắc | 2× rotary (địa chỉ) |
| Đầu nối nguồn | Phoenix 2 chân, bước 5.08 |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - AB7515-F
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 24 VDC (-20% đến +20%) |
| Dòng tiêu thụ điển hình | 200 mA @ 24 VDC |
| Dòng tiêu thụ tối đa | 400 mA @ 24 VDC |
| Bảo vệ ngược cực | Có |
| Bảo vệ ngắn mạch | Có |
| Cách ly | Có |
| Nhiệt độ hoạt động | -25°C đến 65°C |
| Nhiệt độ lưu kho | -40°C đến 85°C |
Kích thước & Lắp đặt - AB7515-F
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 44 × 127 × 114 mm |
| Khối lượng tịnh | 400 g |
| Kích thước đóng gói | 17 × 9 × 19 mm |
| Khối lượng đóng gói | 600 g |
| Lắp đặt | DIN-rail (chuẩn EN 50022) |
| Vật liệu vỏ | Nhôm, nhựa |
| Cấp bảo vệ | IP20 |
Chứng nhận & Tiêu chuẩn - AB7515-F
| Thông số | Giá trị |
|---|---|
| Chứng nhận | CE |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 NO. 142 |
| Tiêu chuẩn EMC | EN 61000-6-4, EN 55016-2-3 Class A, EN 55022 Class A, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| RoHS | Có |
| Phân loại WEEE | IT and telecommunications equipment |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Dual Usage | No |
| Bảo hành | 3 năm |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB7515-F | Bảng thông số kỹ thuật chi tiết của Anybus X-gateway - PROFINET-IRT Device - FIPIO Slave. |
AB7515-F dùng để làm gì?
AB7515-F là bộ chuyển đổi giao thức kết nối hệ thống PROFINET-IRT với hệ thống điều khiển FIPIO.
Phía PROFINET gateway hỗ trợ những gì?
Gateway hoạt động ở chế độ Slave, hỗ trợ IRT và SNMP, file cấu hình GSDML, băng thông 100 Mbit full duplex với chu kỳ tới 1 ms.
Dung lượng dữ liệu FIPIO là bao nhiêu?
64 byte (32 word) dữ liệu vào và 64 byte (32 word) dữ liệu ra, theo FIPIO Extended Device Profile (FEDP), Class 01.
Cấu hình AB7515-F có cần lập trình không?
Không. Kết nối giữa hai mạng được thiết lập bằng phần mềm Anybus Configuration Manager đi kèm, qua cổng cấu hình USB-B.
Nguồn cấp của AB7515-F là bao nhiêu?
24 VDC (±20%), dòng tiêu thụ điển hình 200 mA, tối đa 400 mA, qua đầu nối Phoenix 2 chân 5.08.
AB7515-F hoạt động trong dải nhiệt độ nào?
Nhiệt độ hoạt động từ -25°C đến 65°C, nhiệt độ lưu kho từ -40°C đến 85°C.
