| Thông tin | Mô tả |
|---|---|

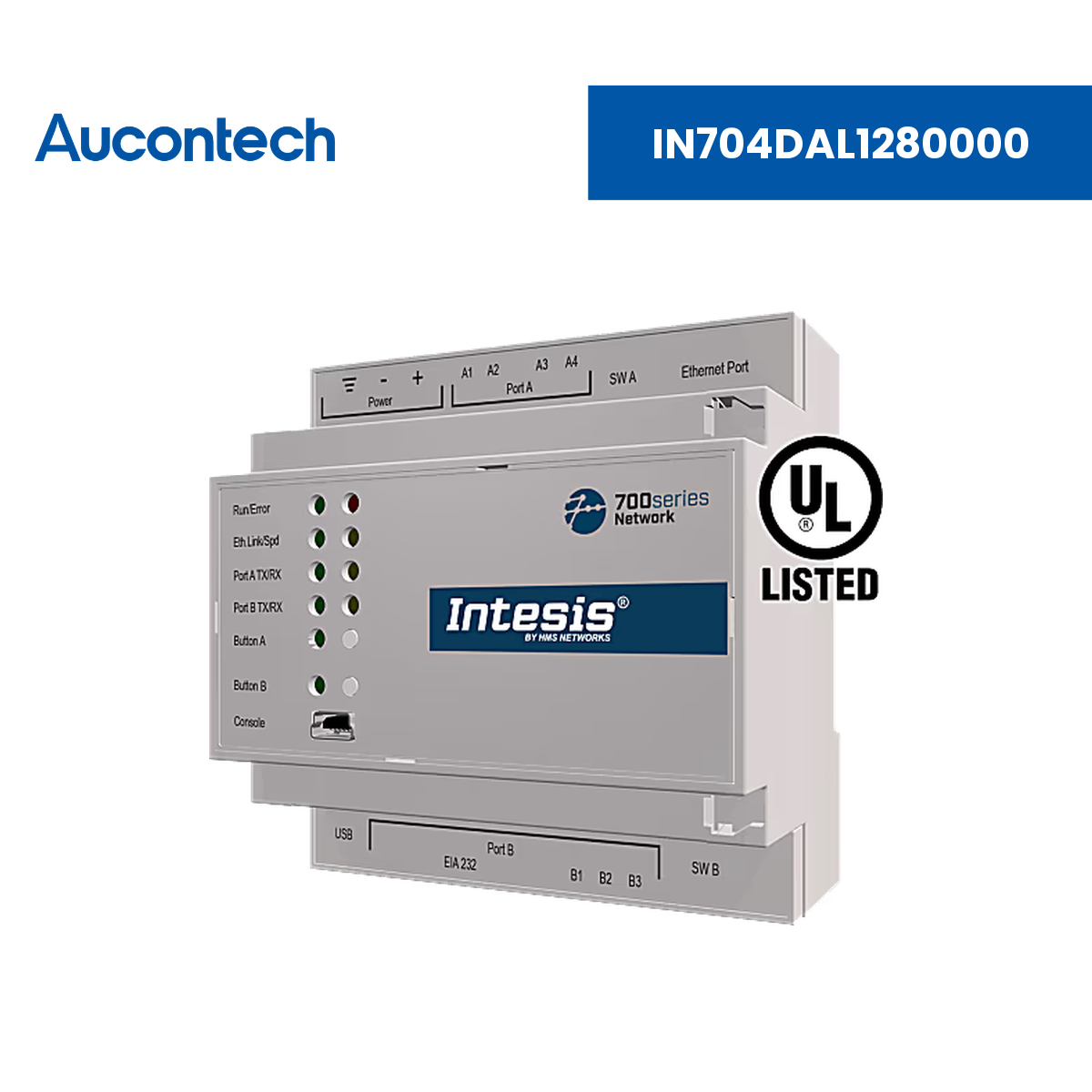

| Tên sản phẩm | IN704DAL1280000 - DALI-2 to Modbus TCP Server Application - 2 DALI channels |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis DALI to Modbus TCP - 2 DALI channels |
| Thương hiệu | Intesis® (thuộc HMS Networks) |
| Chức năng chính | Tích hợp mọi driver DALI/DALI-2 và cảm biến ánh sáng hoặc cảm biến hiện diện DALI-2 với BMS Modbus hoặc bộ điều khiển Modbus TCP, giúp thiết bị DALI cùng dữ liệu và tài nguyên của chúng truy cập được từ hệ thống Modbus như một phần của hệ thống Modbus và ngược lại. |

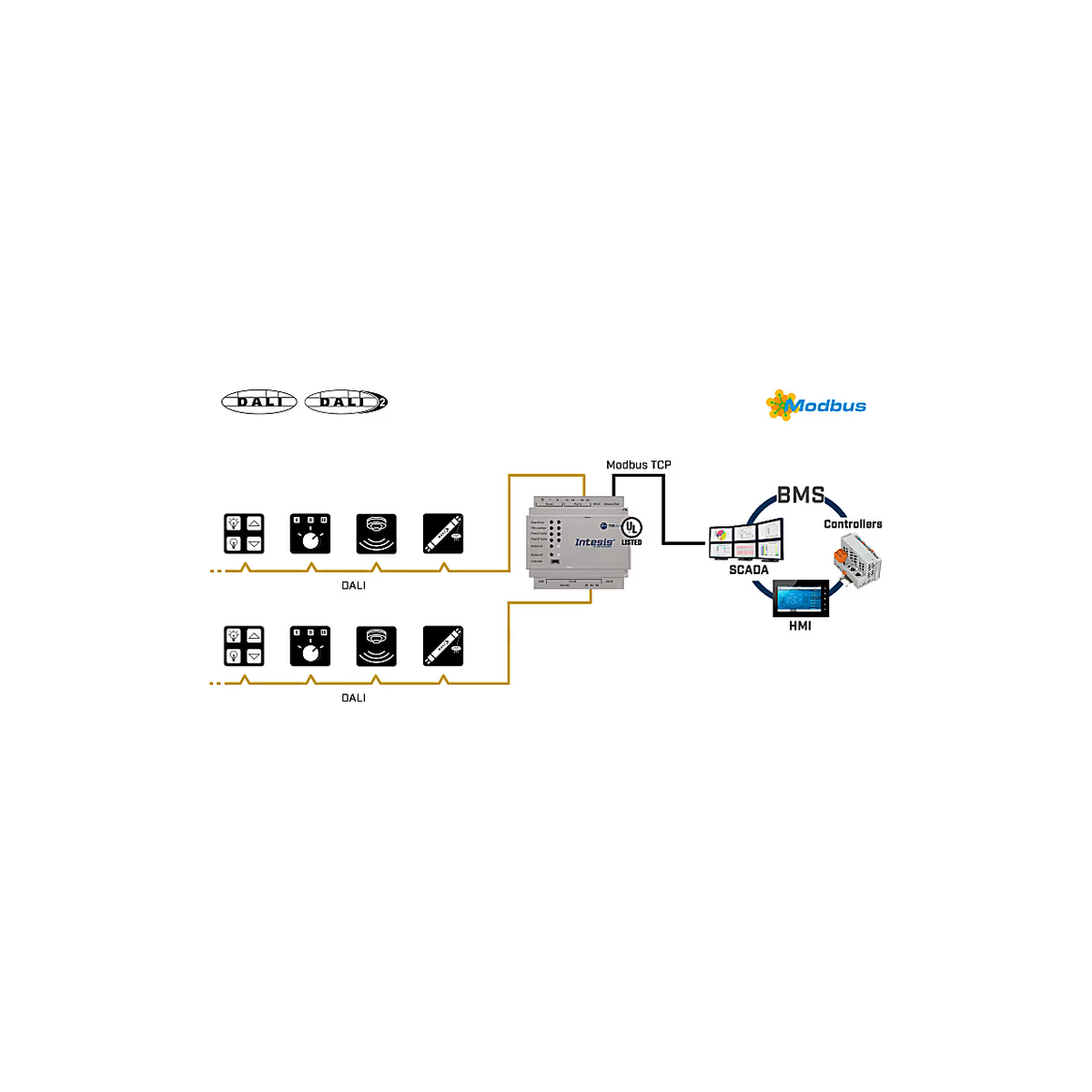

| Ứng dụng | Tích hợp hệ thống chiếu sáng DALI/DALI-2 (driver, cảm biến, nút nhấn) trên 2 kênh DALI vào BMS hoặc bộ điều khiển Modbus TCP. |
| Kết nối từ xa | Cấu hình và commissioning DALI qua Intesis MAPS |
| Thu thập dữ liệu | Giao tiếp với tối đa 64 driver/ballast + 64 thiết bị đầu vào DALI-2 trên mỗi kênh DALI (2 kênh); tối đa 10.000 tín hiệu. |
| Giao thức hỗ trợ | DALI/DALI-2, Modbus TCP |
| Xuất dữ liệu | Cung cấp dữ liệu DALI dưới dạng thanh ghi Modbus TCP (Server), tối đa 5 Modbus TCP client đồng thời. |
| Khả năng mở rộng | 2 kênh DALI: mỗi kênh 64 driver/ballast + 64 thiết bị đầu vào DALI-2; tối đa 10.000 tín hiệu; 5 Modbus TCP client |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Hỗ trợ Modbus TCP | Gateway hỗ trợ giao thức Modbus TCP. |
| Tới 5 Modbus TCP client đồng thời | Gateway hỗ trợ tối đa năm Modbus TCP client truy cập đồng thời. |
| Hỗ trợ DALI/DALI-2 | Gateway đạt chứng nhận DALI-2, hỗ trợ driver DALI/DALI-2 và thiết bị đầu vào DALI-2: nút nhấn, absolute input, cảm biến hiện diện và cảm biến ánh sáng. |
| Commissioning DALI dễ dàng với Intesis MAPS | Quá trình tích hợp và commissioning DALI được quản lý bằng Intesis MAPS; template có thể import và tái sử dụng, giảm đáng kể thời gian commissioning. |
| Tùy chọn điều khiển cục bộ | Cảm biến hiện diện, cảm biến ánh sáng, nút nhấn và absolute input có thể điều khiển cục bộ từ gateway; hỗ trợ device type chuẩn DALI cho dữ liệu Energy và Diagnostic. |
| Điều khiển màu | Điều khiển RGB và tunable white có sẵn trong Intesis MAPS, đáp ứng nhu cầu chiếu sáng Human Centric Lighting. |
| Tối đa 64 driver/ballast + 64 thiết bị đầu vào DALI-2 mỗi kênh | Hỗ trợ tới 64 driver/ballast và 64 thiết bị đầu vào DALI-2 (cảm biến/nút nhấn/absolute input) trên mỗi kênh. |
| Tín hiệu và nguồn DALI tích hợp | Nguồn DALI tích hợp sẵn trong gateway, không cần nguồn DALI bên ngoài; tối đa 10.000 tín hiệu, dòng đầu ra đảm bảo 230 mA. |
Giao thức & Dung lượng - IN704DAL1280000
| Thông số | Giá trị |
|---|---|
| Dung lượng | 2 kênh DALI; mỗi kênh 64 driver/ballast + 64 thiết bị đầu vào DALI-2 |
| Phía DALI | DALI/DALI-2 driver, thiết bị đầu vào DALI-2; nguồn DALI tích hợp, dòng đảm bảo 230 mA |
| Phía Modbus | Modbus TCP (Server), tối đa 5 client đồng thời |
| Số tín hiệu tối đa | 10.000 |
| Công cụ cấu hình | Intesis MAPS |
Giao diện & Cổng kết nối - IN704DAL1280000
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, 2 kênh DALI, Ethernet, cổng console USB Mini-B, USB storage |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Nút nhấn | Factory reset (khôi phục cài đặt gốc) |
| DIP & Rotary switch | Không sử dụng |
| Pin tích hợp | Có – pin cúc áo Lithium Manganese Dioxide |
Nguồn cấp & Môi trường hoạt động - IN704DAL1280000
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24 VDC, 12 W |
| Công suất tiêu thụ | 12 W |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | -10°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - IN704DAL1280000
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 88 × 90 × 58 mm |
| Khối lượng tịnh | 224 g |
| Kích thước đóng gói (R × C × S) | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 386 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis, hướng dẫn lắp đặt (installation manual) và cáp USB cấu hình |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, UL, DALI-2 |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis IN704DAL1280000 | Bảng thông số kỹ thuật chi tiết của DALI-2 to Modbus TCP Server Application - 2 DALI channels. |
Gateway IN704DAL1280000 (DALI to Modbus TCP) kết nối được bao nhiêu thiết bị DALI?
Gateway có 2 kênh DALI, mỗi kênh hỗ trợ tối đa 64 driver/ballast và 64 thiết bị đầu vào DALI-2, tổng cộng tối đa 10.000 tín hiệu.
Có cần nguồn DALI bên ngoài không?
Không. Nguồn DALI đã được tích hợp trong gateway với dòng đầu ra đảm bảo 230 mA.
Có bao nhiêu Modbus TCP client truy cập được cùng lúc?
Gateway hỗ trợ tối đa 5 Modbus TCP client đồng thời.
Gateway cần nguồn cấp như thế nào?
Gateway dùng nguồn 24 VDC, công suất 12 W, qua đầu nối 3-pole. Bộ nguồn không kèm theo sản phẩm; nguồn DALI đã tích hợp sẵn trong gateway.
Thiết bị lắp đặt ra sao?
Gateway lắp trên DIN rail (kèm bracket) hoặc gắn tường, kích thước 88 × 90 × 58 mm, được thiết kế để lắp bên trong tủ điện.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, UL, DALI-2, xuất xứ Tây Ban Nha, bảo hành 1 năm.
