| Thông tin | Mô tả |
|---|---|

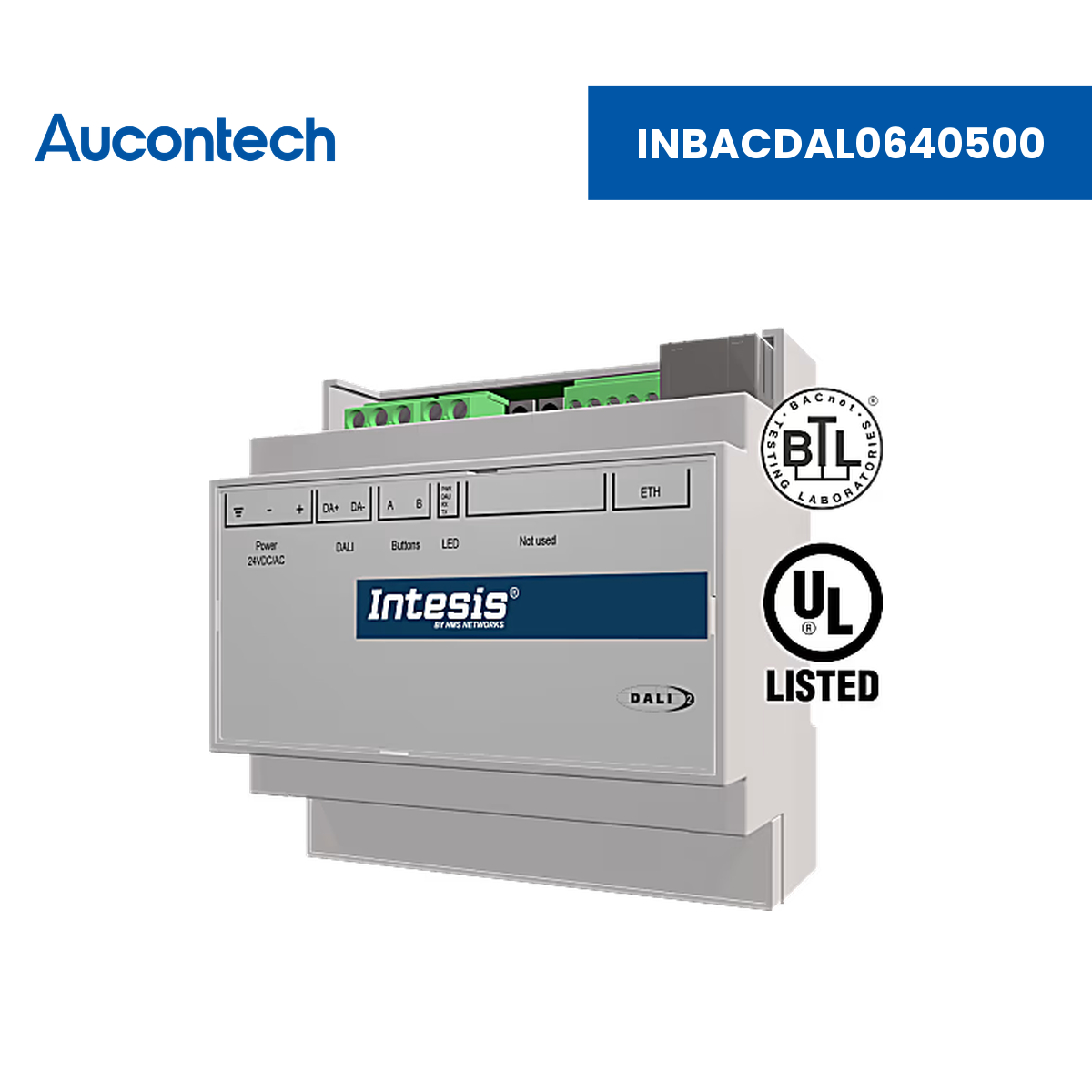

| Tên sản phẩm | INBACDAL0640500 - DALI-2 to BACnet IP Server Gateway - 1 channel |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis DALI-2 to BACnet/IP - 1 DALI channel |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

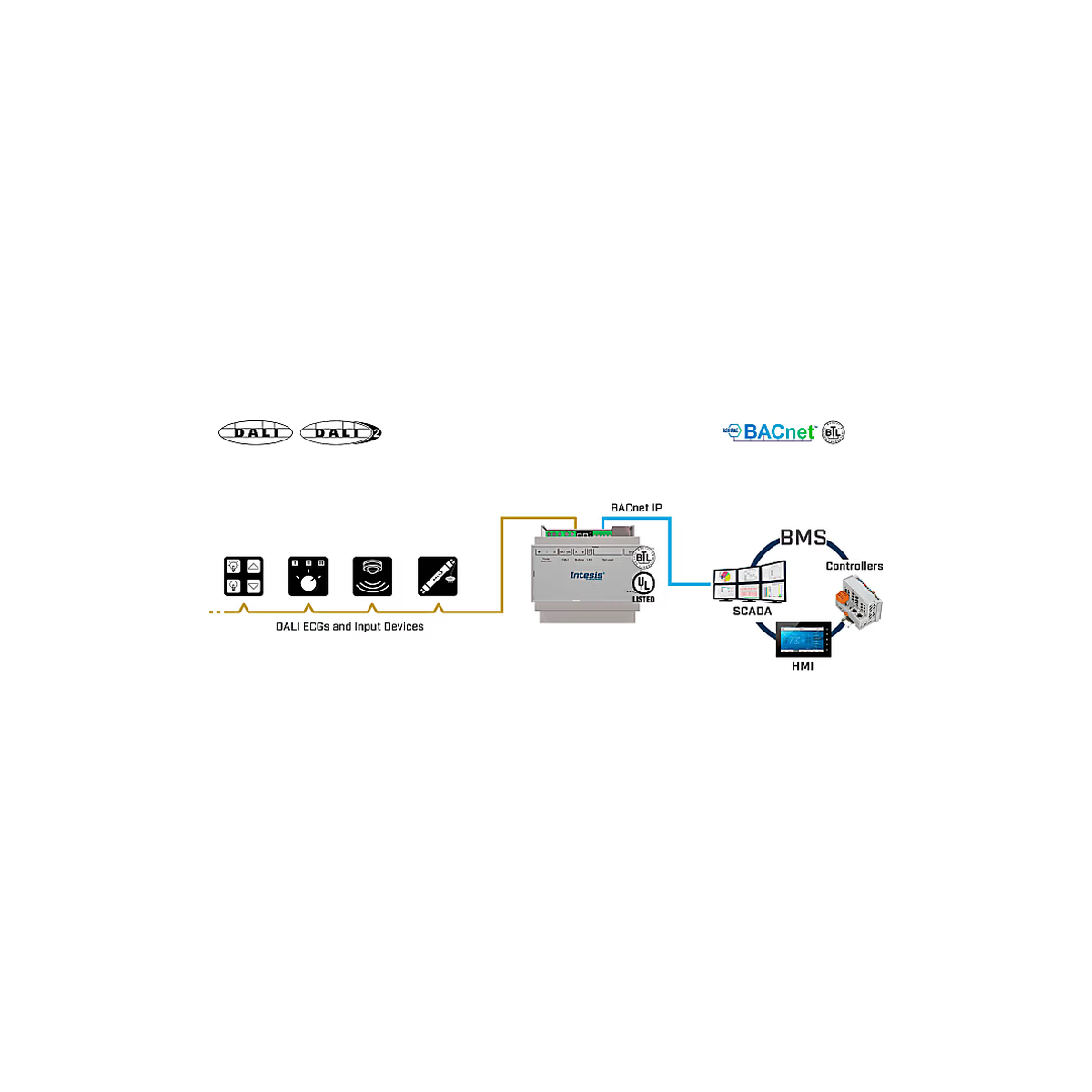

| Chức năng chính | Tích hợp mọi driver DALI/DALI-2 và cảm biến ánh sáng hoặc cảm biến hiện diện DALI-2 với BMS BACnet hoặc bộ điều khiển BACnet/IP, giúp thiết bị DALI cùng dữ liệu và tài nguyên của chúng truy cập được từ hệ thống BACnet như một phần của hệ thống BACnet và ngược lại. |
| Ứng dụng | Tích hợp hệ thống chiếu sáng DALI/DALI-2 (driver, cảm biến, nút nhấn) vào BMS hoặc bộ điều khiển BACnet/IP. |
| Kết nối từ xa | Cấu hình và commissioning DALI qua Intesis MAPS |
| Thu thập dữ liệu | Giao tiếp với tối đa 64 driver/ballast + 64 thiết bị đầu vào DALI-2 trên 1 kênh DALI; tối đa 10.000 tín hiệu. |
| Giao thức hỗ trợ | DALI/DALI-2, BACnet/IP |
| Xuất dữ liệu | Cung cấp dữ liệu DALI cho hệ thống BACnet/IP, hỗ trợ calendar, trend log, schedule. |
| Khả năng mở rộng | 1 kênh DALI: 64 driver/ballast + 64 thiết bị đầu vào DALI-2; tối đa 10.000 tín hiệu |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Hỗ trợ BACnet/IP client | Gateway hỗ trợ giao thức BACnet/IP client. |
| Template giúp rút ngắn thời gian commissioning | Template có thể import và tái sử dụng nhiều lần với Intesis MAPS, giảm đáng kể thời gian commissioning. |
| Commissioning DALI dễ dàng với Intesis MAPS | Quá trình tích hợp và commissioning DALI được quản lý bằng công cụ cấu hình Intesis MAPS. |
| Hỗ trợ driver DALI/DALI-2 và thiết bị đầu vào DALI-2 | Hỗ trợ driver DALI/DALI-2, thiết bị đầu vào DALI-2: nút nhấn, absolute input, cảm biến hiện diện/ánh sáng. |
| Nguồn DALI tích hợp | Nguồn DALI tích hợp sẵn trong gateway, không cần nguồn bên ngoài. |
| Tối đa 64 driver/ballast + 64 thiết bị đầu vào DALI-2 | Hỗ trợ tới 64 driver/ballast và 64 thiết bị đầu vào DALI-2 (cảm biến/nút nhấn/absolute input). |
| Tối đa 10.000 tín hiệu, dòng đảm bảo 230 mA | Có thể định nghĩa tổng cộng tới 10.000 tín hiệu, dòng đầu ra đảm bảo 230 mA. |
| Tính năng BACnet nâng cao | Hỗ trợ các tính năng nâng cao của BACnet như calendar, trend log, schedule… |
Giao thức & Dung lượng - INBACDAL0640500
| Thông số | Giá trị |
|---|---|
| Dung lượng | 1 kênh DALI; 64 driver/ballast + 64 thiết bị đầu vào DALI-2 |
| Phía DALI | DALI/DALI-2 driver, thiết bị đầu vào DALI-2; nguồn DALI tích hợp, dòng đảm bảo 230 mA |
| Phía BACnet | BACnet/IP, chứng nhận BTL |
| Số tín hiệu tối đa | 10.000 |
| Công cụ cấu hình | Intesis MAPS |
Giao diện & Cổng kết nối - INBACDAL0640500
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, DALI, Ethernet |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - INBACDAL0640500
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 9 đến 36 VDC ±10%, tối đa 140 mA |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | 0°C đến 50°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - INBACDAL0640500
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 88 × 90 × 58 mm |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói (R × C × S) | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis và hướng dẫn lắp đặt (installation manual) |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UL, BTL, DALI-2 |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis INBACDAL0640500 | Bảng thông số kỹ thuật chi tiết của DALI-2 to BACnet IP Server Gateway - 1 channel. |
Gateway INBACDAL0640500 kết nối được bao nhiêu thiết bị DALI?
Gateway có 1 kênh DALI, hỗ trợ tối đa 64 driver/ballast và 64 thiết bị đầu vào DALI-2, tổng cộng tối đa 10.000 tín hiệu.
Có cần nguồn DALI bên ngoài không?
Không. Nguồn DALI đã được tích hợp trong gateway với dòng đầu ra đảm bảo 230 mA.
Gateway hỗ trợ tính năng BACnet nào?
Gateway hỗ trợ BACnet/IP, đạt chứng nhận BTL và có các tính năng nâng cao như calendar, trend log, schedule.
Gateway cần nguồn cấp như thế nào?
Gateway dùng nguồn 9 đến 36 VDC ±10%, tối đa 140 mA, qua đầu nối 3-pole. Bộ nguồn không kèm theo sản phẩm.
Thiết bị lắp đặt ra sao?
Gateway lắp trên DIN rail (kèm bracket) hoặc gắn tường, kích thước 88 × 90 × 58 mm, hoạt động ở 0°C đến 50°C, được thiết kế để lắp bên trong tủ điện.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UL, BTL, DALI-2, xuất xứ Tây Ban Nha, bảo hành 1 năm.
