| Thông tin | Mô tả |
|---|---|

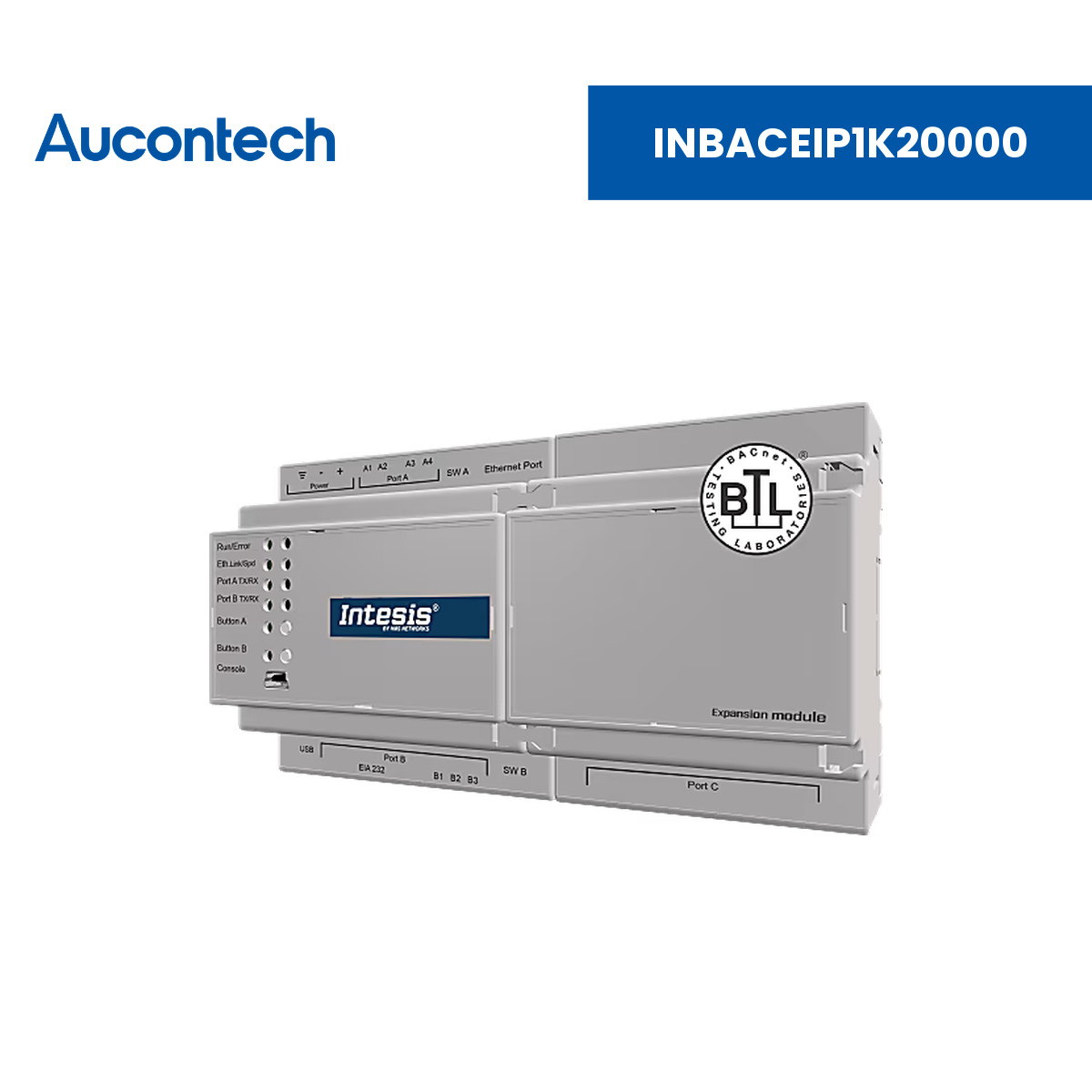

| Tên sản phẩm | INBACEIP1K20000 - EtherNet/IP - BACnet IP & MSTP Server Gateway - 1200 points |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis EtherNet/IP to BACnet/IP & MS/TP - 1200 points |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

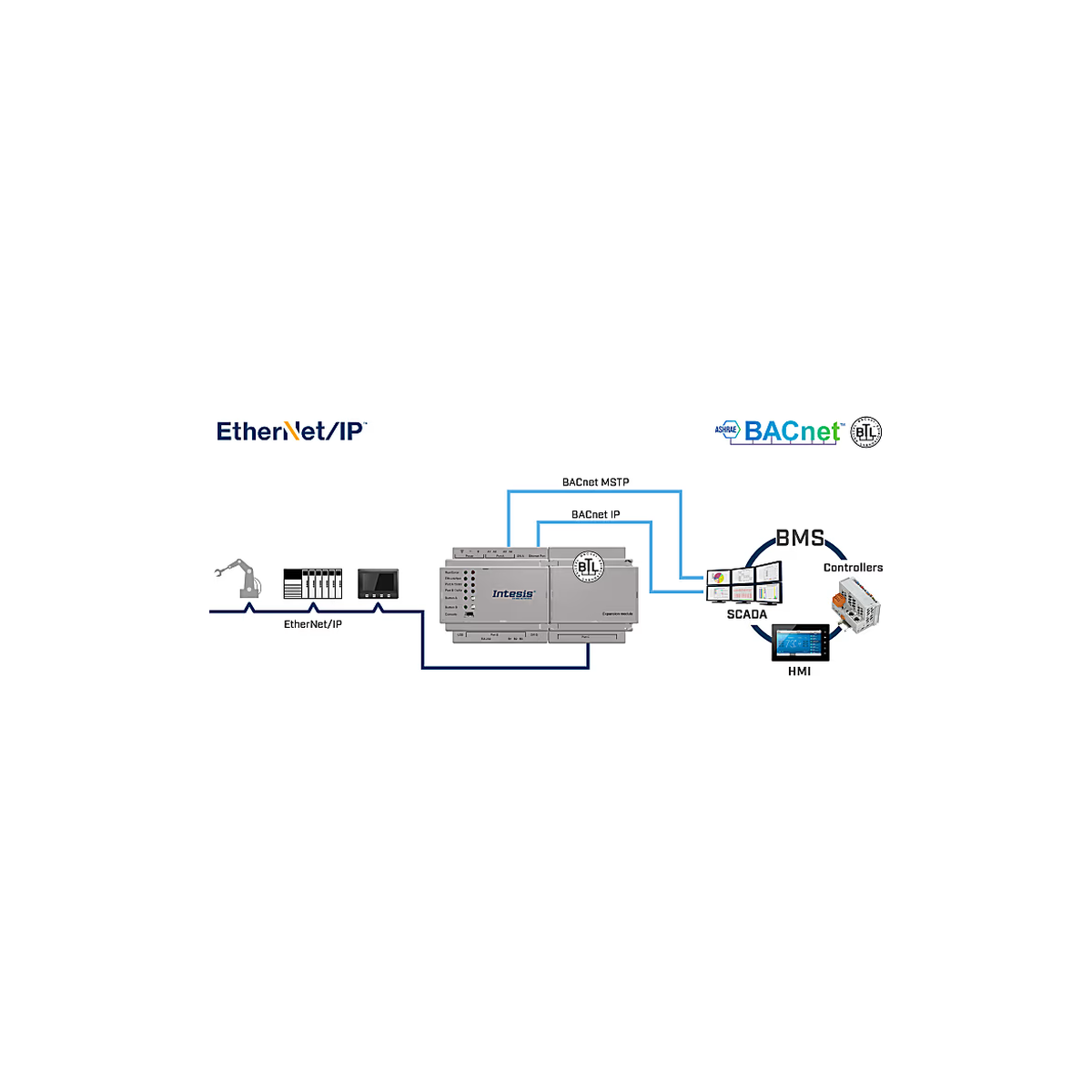

| Chức năng chính | Kết nối liền mạch hệ thống PLC/BMS và các thiết bị liên quan giữa hệ thống điều khiển BACnet/IP, BACnet MS/TP và mạng EtherNet/IP. Phía BACnet đóng vai trò BACnet server, phía EtherNet/IP đóng vai trò EtherNet/IP adapter. |
| Ứng dụng | Kết nối hệ thống PLC/BMS giữa mạng EtherNet/IP và hệ thống điều khiển BACnet/IP, BACnet MS/TP. |
| Kết nối từ xa | Cấu hình qua Intesis MAPS (cổng console USB); hỗ trợ cập nhật tự động công cụ cấu hình và firmware |
| Thu thập dữ liệu | Trao đổi dữ liệu với EtherNet/IP scanner (gateway đóng vai trò EtherNet/IP adapter, công nghệ Anybus NP40). |
| Giao thức hỗ trợ | EtherNet/IP (adapter), BACnet/IP Server, BACnet MS/TP Server |
| Xuất dữ liệu | Cung cấp dữ liệu dưới dạng đối tượng BACnet qua BACnet/IP (Ethernet) hoặc BACnet MS/TP (EIA-485), hỗ trợ calendar, trend log, schedule. |
| Khả năng mở rộng | Tối đa 1200 điểm |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Hỗ trợ BACnet/IP hoặc BACnet MS/TP server | Hỗ trợ kết nối BACnet/IP (qua Ethernet) hoặc BACnet MS/TP (qua EIA-485) ở chế độ server. |
| Tính năng BACnet nâng cao | Hỗ trợ các tính năng nâng cao của BACnet như calendar, trend log, schedule… |
| Giao diện EtherNet/IP adapter (công nghệ Anybus) | Gateway dùng công nghệ EtherNet/IP Anybus với bộ xử lý mạng NP40. |
| Điều khiển và giám sát qua EtherNet/IP scanner | Gateway đóng vai trò EtherNet/IP adapter, được giám sát và điều khiển bởi EtherNet/IP scanner. |
| Tự động cập nhật công cụ cấu hình và firmware | Cả Intesis MAPS và firmware của gateway đều có thể nhận cập nhật tự động. |
Giao thức & Dung lượng - INBACEIP1K20000
| Thông số | Giá trị |
|---|---|
| Dung lượng | Tối đa 1200 điểm |
| Phía EtherNet/IP | EtherNet/IP adapter, công nghệ Anybus NP40, cổng RJ-45 |
| Phía BACnet | BACnet/IP (Ethernet) hoặc BACnet MS/TP (EIA-485) Server |
| Tính năng BACnet nâng cao | Calendar, trend log, schedule… |
| Công cụ cấu hình | Intesis MAPS (hỗ trợ cập nhật tự động) |
Giao diện & Cổng kết nối - INBACEIP1K20000
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, EIA-485, Ethernet, cổng console USB, USB storage, EIA-232, EIP RJ-45 |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Nút nhấn | Gửi bản tin Broadcast I-Am |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Pin tích hợp | Có – pin cúc áo Lithium Manganese Dioxide |
Nguồn cấp & Môi trường hoạt động - INBACEIP1K20000
| Thông số | Giá trị |
|---|---|
| Công suất tiêu thụ | 4.4 W |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - INBACEIP1K20000
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 160 × 90 × 58 mm |
| Khối lượng tịnh | 90 g |
| Kích thước đóng gói (R × C × S) | 200 × 85 × 85 mm |
| Khối lượng đóng gói | 130 g |
| Lắp đặt | DIN rail (kèm bracket) |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis, hướng dẫn lắp đặt (installation manual) và cáp USB cấu hình |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, UL, BTL |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis INBACEIP1K20000 | Bảng thông số kỹ thuật chi tiết của EtherNet/IP - BACnet IP & MSTP Server Gateway - 1200 points. |
Gateway INBACEIP1K20000 hỗ trợ bao nhiêu điểm?
Gateway hỗ trợ tối đa 1200 điểm.
Phía EtherNet/IP hoạt động ở chế độ nào?
Phía EtherNet/IP đóng vai trò EtherNet/IP adapter (công nghệ Anybus NP40), được giám sát và điều khiển bởi EtherNet/IP scanner.
Gateway hỗ trợ BACnet như thế nào?
Phía BACnet đóng vai trò server qua BACnet/IP (Ethernet) hoặc BACnet MS/TP (EIA-485), hỗ trợ calendar, trend log, schedule.
Gateway tiêu thụ điện bao nhiêu?
Công suất tiêu thụ 4.4 W, đầu nối nguồn 3-pole. Bộ nguồn không kèm theo sản phẩm.
Thiết bị lắp đặt ra sao?
Gateway lắp trên DIN rail (kèm bracket), kích thước 160 × 90 × 58 mm, được thiết kế để lắp bên trong tủ điện.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, UL, BTL, xuất xứ Tây Ban Nha, bảo hành 1 năm.
